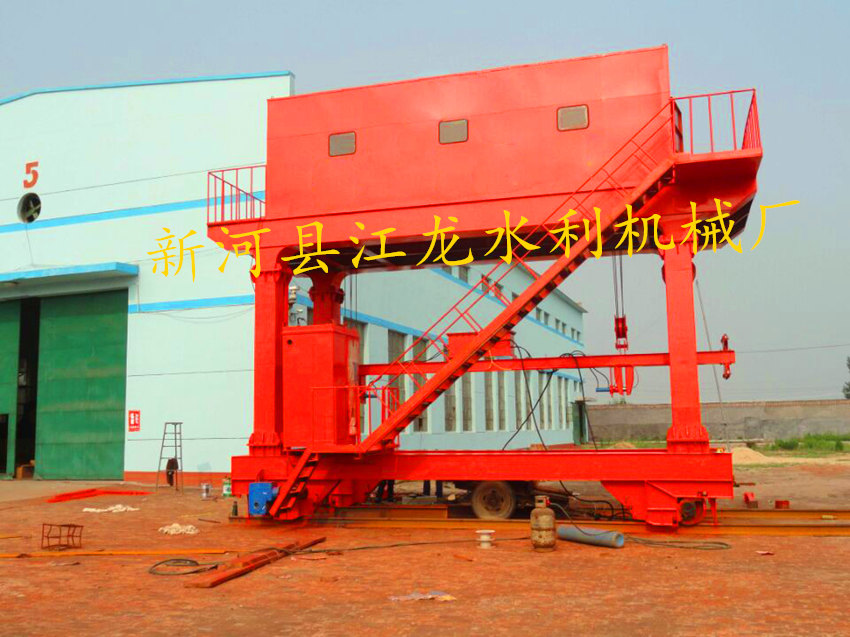

門式卷揚式啟閉機
QH弧型門卷揚式啟閉機主要用于水利水電工程中啟閉弧型閘門的啟閉機械,主要用以啟閉泄洪閘門,船閘輸水廊道閘門為主,在泄洪隧洞中,當啟閉機啟閉閘門時,水流平順,震動小,且能精確地調節流量。本產品產品設計合理，操作簡便，靈活，便于安裝，并具有防盜水功能，安全可靠。我廠可根據客戶要求配備高度、負荷顯示儀、遠程控制系統和遙控裝置。
三支點卷揚式啟閉機技術特性表：
啟閉機型號 啟門力KN 啟門揚程m 啟門
速度mm／min 吊點
中心距
L（m） 鋼絲繩型號 電動機 減速機 制動器 開式齒輪傳動比 卷筒直徑mm 支撐形式 重量 地腳螺栓
型號 功率KW 轉速
R.P.M 型號 傳動比 型號 制動矩N.M
QHQ-2×50 2×50 10 1.51 3.3-9 6×37-24-170 YZ132M-6 3.7 912 ZS-650 208.5 YWZ-200／45 200 4.56 500 三支點 2.916 16-M20×400
QHQ-2×160 2×160 10 1.51 5-10 6×37-39-170 YZ160L-6 11 953 ZS-1100 274.8 YWZ-300／45 300 4.56 800 三支點 9.245 8-M20×400
8-M24×480
三支點卷揚式啟閉機外形及安裝尺寸表：
啟閉機型號 A A1 A2 A3 B C D E H I K h1 h2 h3 h4 h5 h6 h7 h8 h9 C1 G1 G2 M N S t L1
QHQ-2×50 928 785 1137 440 L+385 180 1240 500 650 335 540 730 125 1130 330 255 660 610 610 697 45 45 55 400 300 250 250 0.5L-565
QHQ-2×160 1490 1058 1520 640 L+580 500 2100 800 1100 450 800 970 375 1850 530 425 1125 860 770 880 40 40 125 500 400 340 400 0.5L-724
